Avantajele produsului
Fiabil și durabil: Sistem matur de transmisie cu axă fixă, cadrul general a fost validat de mult timp, iar durata de viață a componentelor structurale a fost mult extinsă.
Funcționare eficientă: Forță puternică de săpat și tracțiune, rezultând o eficiență mai mare de funcționare.
Economic și economisitor de energie: optimizarea motoarelor cu turație mică, sistem hidraulic cu flux divizat cu cilindree mare, eficient și economisitor de energie.
Operare confortabilă: usor de operat, directie usoara, zgomot redus.
| HT388H | |
| Dimensiunea de ansamblu | |
| Lungime (cu găleată pe pământ) | 6450±80mm |
| Lățimea totală (la stabilizator) | 2490±10mm |
| Lățimea cupei de încărcare | 2490±10mm |
| Înălțime (până în partea de sus a cabinei) | 3120±10mm |
| Înălțime (Până la vârful stâlpului de săpat) | 3940 ±20mm |
| Ampatamentul roților | 2335±10 mm |
| Roata din spate Treapta de rulare | 2139 ±10mm |
| Specificație tehnică de încărcare principală | |
| Sarcina nominală | 2500KG |
| Greutate de operare | 9120 kg |
| Capacitate nominală a cupei | 1,2 m³ |
| Max. degajarea gunoiului | 3050±50 mm |
| Atinge de gunoi | 870±20 mm |
| În afara găleții | 6420±100mm |
| Specificatii tehnice principale de sapaturi | |
| Capacitate nominală a cupei de săpat | 0,3 m³ |
| Max. adâncimea de săpare | 3820±20 mm |
| Max. raza de săpat | 5345±20mm |
| Max. înălțimea de aruncare | 3740±20mm |
| Max. forța de săpat | kgf |
| Max. Înălțimea de săpat | 5470 ±20mm |
| Forța de ridicare la raza maximă de excavare | 1220 kg |
| Adâncimea maximă de excavare (braț telescopic) | 4970±20 mm |
| Înălțimea maximă de încărcare (braț telescopic) | 4983±20mm |
| Înălțimea maximă de excavare (braț telescopic) | 6680±20mm |
| Motor diesel | |
| Model | YC4A105Z-T20 |
| Tip | racirea apei |
| Ieșire nominală | 75 (kW) |
| Evacuarea totală a cilindrului | 4,8 (L) |
| Viteza nominală | 2200 (r/min) |
| Max. Cuplu | 400 (NM) |
| Sistem de transmisie | |
| Convertor de cuplu | |
| Model | 315 |
| Tip de răcire | Ulei sub presiune care circula |
| Carcasa transmisiei | |
| Model | 15 |
| Tip | Schimbător sincron hidraulic acţionat mecanic |
| Axă și anvelopă | |
| Model | WZL100 |
| Poziția schimbătorului de viteze | 4 F, 4 R |
（F/R）km/h | F1，5km/h；F2，10km/h； |
| F3, 18 km/h F în 4, 32 km/h; | |
| R1，5km/h；R2，10km/h； | |
| R3，18km/h；R4，32km/h； | |
| Dimensiunea anvelopei | 16,9-28 |
| Sistemul hidraulic | |
| Descărcarea pompei de lucru | 63 ml/r |
| Presiunea pompei de lucru | 20Mpa |
| Tipul mecanismului de direcție | BZZ-500 |
| Echipament de excavare (ciocan de zdrobire) | |
| Diametru tija de foraj mm | 68-70 |
| Presiunea de lucru pa | 2023/11/14 |
| Frecvența impactului | 500-900 |
| Interval debit L/min | 25-45 |
| Energia cinetică KN | 49 |
| Capacitatea uleiului | |
| Rezervorul de ulei hidraulic | 125 |
| Rezervor de motorină | 125 |
Caracteristica și aplicația produsului
Componente structurale robuste

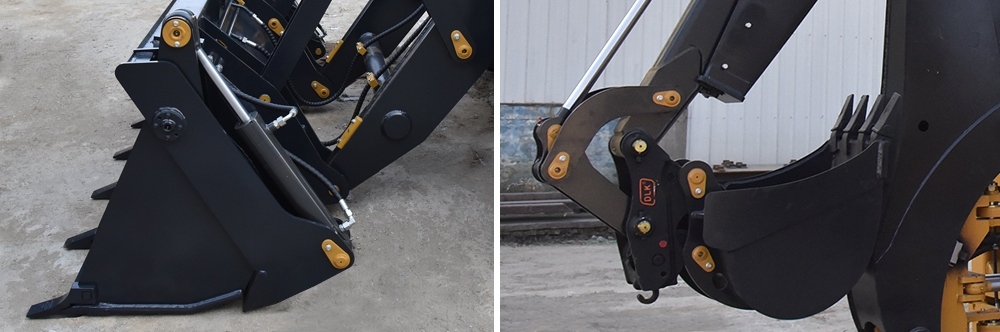

Cupă serie de înaltă performanță
■Măriți înălțimea lamei laterale și optimizați curbura fundului și deschiderii găleții.
■Coeficient ridicat de încărcare completă, reducând împrăștierea materialului în timpul încărcării, descărcarii și transportului.
■ Protejarea bielelor, a liniilor hidraulice și a componentelor cabinei.

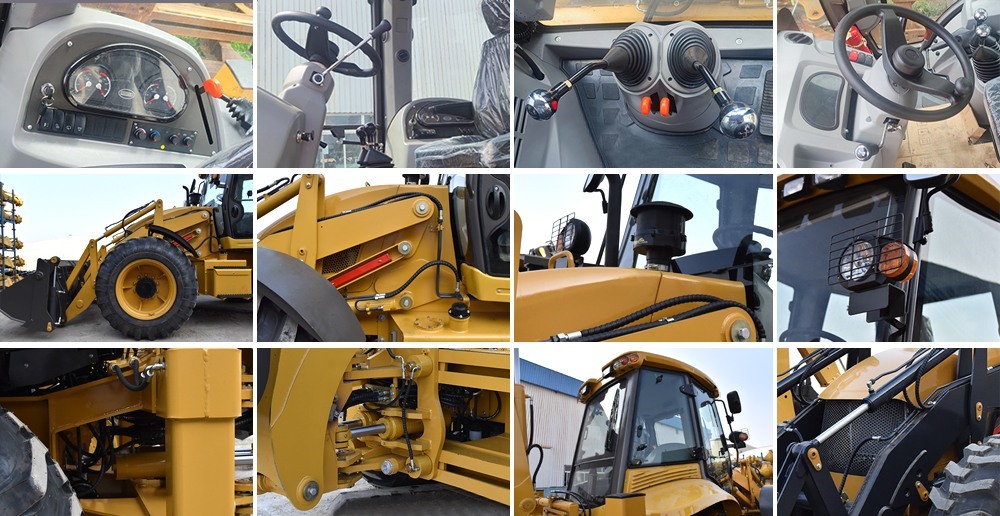

Cabină și aspect al încărcătorului
